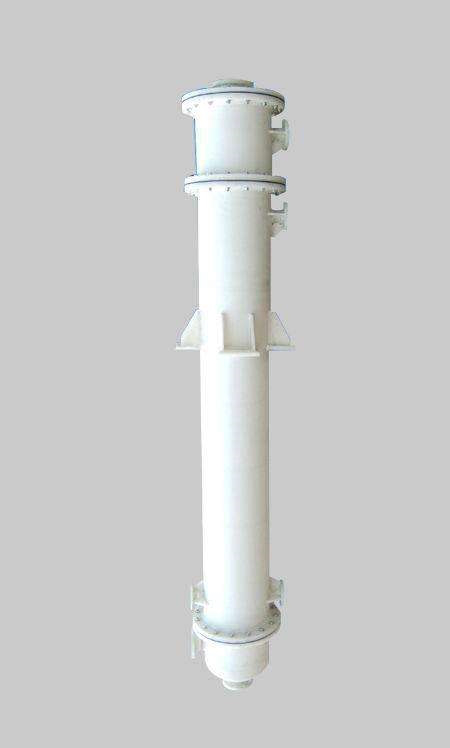

石墨改性聚丙烯降膜式吸收器

产品详情
应用范围及特点
石墨改性聚丙烯降膜式吸收器是我国近期发展起来的新型吸收器.这种吸收器是属湿壁式表面吸收装置.本设备工作时吸收剂通过布膜器垂直地沿列管内壁以薄膜状下降.气体自上而下(并流)或自下而上(逆流)通过内管空间.气液两相在流动的液膜上进行传质反应.列管外通冷却水(剂)以除去吸收过程中释放出的热量.由于它许多性能超过石墨降膜式吸收器.因此它已广泛代替石墨降膜式吸收器. 性能特点体积小.重量轻:由于聚丙烯的比重(密度)仅为0.91-0.93.是树脂中较轻的材料.所以本设备非常轻便.对设备的运输.安装.维修均比较有利.耐温性能较高:由于本材料的熔点为164-174℃.因此安全使用最高温度可达110-125℃.在无外力作用的情况下达150℃时也不变形.本设备最底使用温度为-10℃.聚丙烯具有无毒性.不结垢的性能.不对介质造成污染.使用压力:壳程和管程均应≤0.3MPa 真空度:壳程和管程均应≤-0.1MPa 适用范围适用于化工.石油.医药.食品.油脂.印染.冶金.环保.轻工等行业生产中的伴随放热且具有腐蚀性气体的吸收.如用于合成氯化氢或回收氯化氢气体制盐酸.也可以用于H2.S.SO2.NH3等气体的吸收.得到的产品浓度比绝热吸收高5%.吸收能力吸收剂用量:根据所回收气体的浓度而定.以HCI为例.一般10-20m3/h(10m2吸收器).为提高吸收效率.应尽量降低吸收剂温度.冷却水(剂)用量可根据操作工艺条件进行热量衡算而定.增加冷却水(剂)用量.降低水温.有利于提高吸收效率.推荐的冷却水温度为＜25℃.采用二级串联.循环吸收.效率可达98%以上.本吸收器的生产能力可以在较大范围内进行调整.控制方便.例如二台10m2膜式吸收器串联使用.一天(24小时)可获得31%盐酸10-20吨.操 作吸收剂与被吸收的气体可逆流操作.也可并流操作.逆流操作时上升的流体将导致液膜厚度增加.液膜流速降低.一般当气体在管内的流速为5-10m/s时出现流泛现象.并流操作时气体由上而下流动.将会使液膜厚度减薄.液膜流速增加.在气体流速相同的情况下.并流时的流体阻力比逆流时小得多.并流时气速可高达15-30m/s.但吸收推动力比逆流时小.因此目前生产中大多采用并流操作.
用途: 主要用于氯化氢气体吸收成盐酸，也可用于副产氯化氢废气回收，或二氧化硫气体及各种废气、尾气的吸收.
特点: 吸收效率高、耐腐蚀、不结垢、重量轻、使用寿命长、维修方便等优点，是一种新型的气体吸收设备
工作温度:　-5℃-125℃
工作介质:　正压MPa≤0.3负压MPa≤0.1
出厂水压试度:　正压MPa0.4

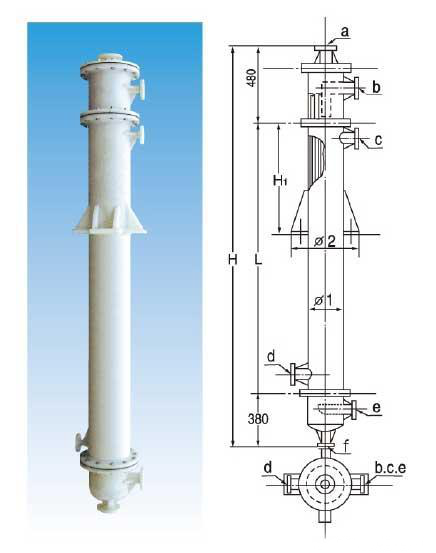

管口使作表:　A.气体入口;B.循环液进口;C.冷却水出口;D.冷却水进口;E.尾气出口;F.成品出口

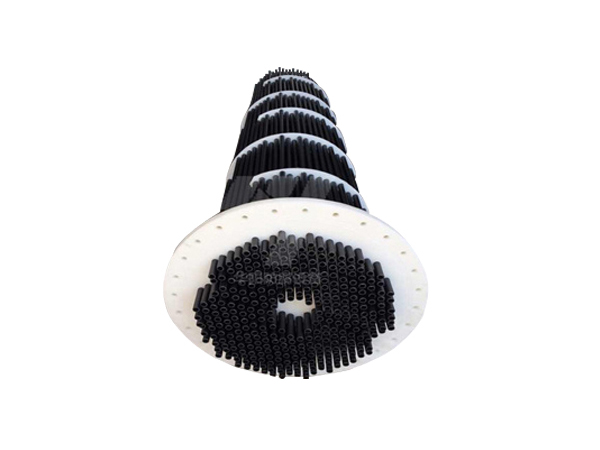

结构:　上部：内有锯齿型溢流分布装置;　中部：冷却吸收段;　下部：气液分离段






注意事项:
1. 订货时，请查阅产品说明书中的性能，针对介质和使用条件选购。
2. 每台换热器规格面积由客户指定，换热器及壳体直径请参考换热器规格表。
3. 壳程如需要多层折流板，可提出数量.以便按需制造。
4. 订货时要指明安装形式，如改变管接口大小及防卫请客户提前指出。
5. 换热器支座可由用户自制或来图加工。
6. 塑料设备较脆，要轻拿轻放，安装时要慢慢紧固螺栓，以免损坏设备。
7. 开车时先注入冷却水，应避免与明火接触。


 石墨改性聚丙烯列管式吸收器系列规格对照表

序号 吸收面积 m2 吸收列管 外形尺寸mm 安装尺寸 mm 910接管尺寸 Dg
公称面积 m2 实际面积 m2 数
（根）		 规格
（mm）		 Ø1 L H H1 Ø2 a b c d e f
1 6 6.08 66 Ø 20×L75 310 1598 2458 530 590 80 50 40 40 70 70
2 10 10.14 66 Ø 20×L75 310 2624 3484 870 590 80 50 40 40 70 70
3 15 15.22 66 Ø 20×L75 310 3846 3906 1300 590 100 70 50 50 80 80
4 15 15.3 116 Ø 20×L75 410 2367 3227 800 690 100 70 50 50 80 80
5 20 20.17 116 Ø 20×L75 410 3137 3997 1050 690 100 80 50 50 80 80
6 25 25.23 116 Ø 20×L75 410 3908 4768 1300 690 100 80 50 50 80 80
7 30 30.26 116 Ø 20×L75 410 4676 5536 1560 690 100 80 70 70 80 80
8 30 30.19 306 Ø 20×L75 630 1804 2664 600 910 100 80 70 70 80 80
9 35 35.20 306 Ø 20×L75 630 2095 2955 700 910 100 80 70 70 80 80
10 40 40.23 306 Ø 20×L75 630 2386 3246 800 910 100 80 70 70 80 80
11 45 45.24 306 Ø 20×L75 630 2676 3536 900 910 100 80 70 70 80 80
12 50 50.28 306 Ø 20×L75 630 2967 3827 990 910 100 80 70 70 80 80
13 55 55.31 306 Ø 20×L75 630 3258 41187 1086 910 100 80 70 70 80 80
14 60 60.33 306 Ø 20×L75 630 3548 4408 1182 910 100 80 70 70 80 80
15 65 65.35 306 Ø 20×L75 630 3839 4699 1280 910 100 80 70 70 80 80
16 70 70.37 306 Ø 20×L75 630 4129 4989 1380 910 100 80 70 70 80 80
17 75 75.06 306 Ø 20×L75 630 4400 5260 1466 910 100 80 70 70 80 80
18 80 80.01 306 Ø 20×L75 630 4700 5560 1567 910 100 80 70 70 80 80
19 85 85.01 306 Ø 20×L75 630 4975 5835 1658 910 100 80 70 70 80 80
20 90 90.00 306 Ø 20×L75 630 5264 6124 1755 910 100 80 70 70 80 80
21 95 95.00 306 Ø 20×L75 630 5553 6413 1851 910 100 80 70 70 80 80
22 100 100.0 306 Ø 20×L75 630 5842 6703 1947 910 100 80 70 70 80 80
23 120 120.0 306 Ø 20×L75 630 6999 7859 2333 910 100 80 70 70 80 80
24 150 150.0 306 Ø 20×L75 630 8733 9593 2911 910 100 80 70 70 80 80
25 200 200.02 306 Ø 20×L75 630 11625 12485 3875 910 100 80 70 70 80 80
